Ölçüm ve enstrümantasyon, endüstriyel bir proseste basınç, sıcaklık, debi, seviye ve gaz bileşimi gibi değişkenleri güvenilir veriye dönüştüren saha ekipmanlarının bütünüdür. Doğru cihazı seçmek, yalnız ölçüm aralığını veya marka adını eşleştirmek değildir: akışkanın özellikleri, proses bağlantısı, montaj yeri, beklenen doğruluk, sinyal tipi, bakım erişimi ve kontrol sisteminin gereksinimleri birlikte incelenmelidir. Yanlış seçilen sensör, ekranda makul görünen ama üretim kararını saptıran bir değer üretebilir. Bu rehber, ölçüm cihazı, transmitter, vana pozisyoneri ve veri kaydedici seçimini tek bir proses zinciri içinde ele alır; nihai teknik uygunluk her zaman tesis verisi ve üreticinin güncel dokümanıyla doğrulanmalıdır.
Enstrümantasyon, sahadaki fiziksel değişkenin algılanmasından kontrol odasında kullanılabilir bilgiye dönüşmesine kadar uzanır. Sensör değişkeni algılar; transmitter bunu standart veya dijital bir sinyale dönüştürebilir; gösterge yerel okuma sağlar; kontrol sistemi veriye göre alarm ya da komut üretir; son kontrol elemanı prosesi etkiler. Bu zincirin bir halkası yanlış eşleşirse cihaz tek başına doğru olsa bile sistemin bütünü güvenilir çalışmayabilir.
Bir manometre çoğunlukla yerinde basınç okunması için kullanılır. Basınç transmitteri aynı büyüklüğü uzaktaki kontrol sistemine sürekli aktarır. Termokupl veya RTD sıcaklığa duyarlı algılama elemanıdır; sıcaklık transmitteri bu elemanın verisini koşullandırıp aktarabilir. Ürün teklifi istenirken “basınç saati”, “sensör” ve “transmitter” terimlerini birbirinin yerine kullanmamak, yanlış parça teslimi riskini azaltır.
Aynı hat üzerinde pompa emişindeki basınç, filtre öncesi basınç ve vana çıkışındaki basınç farklı soruları yanıtlar. Ölçüm noktasının amacı, proses akış şemasında yeri ve kullanılacağı karar tanımlanmadan aralık seçmek eksik kalır. “Operatöre bilgi” için gereken cihaz ile otomatik kapatma mantığında kullanılan cihaz aynı güvenilirlik ve doğrulama sürecine tabi olmayabilir.
Teknik seçim için minimum, normal ve maksimum işletme değerleri ayrı ayrı yazılmalıdır. Yalnız üst sınıra göre seçilmiş çok geniş aralıklı cihaz normal çalışma noktasındaki değişimleri yeterince görünür kılmayabilir. Akışkan türü, yoğunluk, viskozite, iletkenlik, sıcaklık, basınç, katı madde içeriği ve olası temizlik kimyasalları da yöntemi etkiler. Ölçümün kontrol, güvenlik, kalite veya envanter amacıyla mı kullanılacağı açıklanmalıdır.
Proses sıcaklığı, sensörün temas ettiği akışkanın sıcaklığıdır; ortam sıcaklığı ise elektronik gövdenin bulunduğu yerdeki koşuldur. Açık sahada güneş, yağmur, titreşim ve elektromanyetik gürültü ölçümün dayanıklılığını etkileyebilir. Basınçlı ve sıcak akışkan için uygun bir sensör, uygun koruma olmadan dış ortamda aynı ömrü sağlamayabilir. Etiket üzerindeki sınırların her biri kendi koşuluna göre okunmalıdır.
Doğruluk, ölçülen değerin referansa yakınlığını; tekrarlanabilirlik, aynı koşulda benzer sonuç elde edilmesini ifade eder. Tepki süresi ise hızlı değişen proseste kritik olabilir. Hızlı bir kontrol döngüsü için yalnız yüksek katalog doğruluğu yeterli değildir; sensör, koruyucu kılıf, sinyal filtreleme ve kontrol sistemi birlikte yeterince hızlı yanıt vermelidir. Cihazın belirtilen doğruluk koşulları gerçek tesis koşullarıyla karşılaştırılmalıdır.

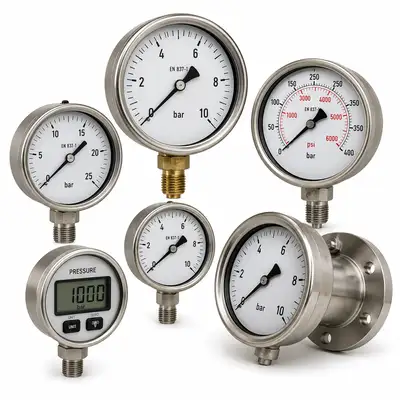

Basınç göstergeleri operatörün yerinde kontrolü, bakım ve devreye alma için yararlıdır. Basınç transmitterleri ise değerin kontrol odasına, veri kaydına veya otomatik kontrol döngüsüne taşınması gerektiğinde kullanılır. Bazı noktalarda her iki işlev bir arada gerekebilir; ancak bir göstergeyi uzaktan izleme sistemi varmış gibi, transmitter ekranını da her zaman kolay yerel okuma varmış gibi varsaymamak gerekir.
Rölatif basınç çevre atmosfer basıncını referans alır. Mutlak basınç vakuma göre tanımlanır. Diferansiyel basınç ise iki nokta arasındaki farktır; filtre izleme, bazı debi ve seviye uygulamalarında kullanılır. Talep formunda sadece “0–10 bar” yazılması bu ayrımı anlatmaz. Özellikle kapalı tank, vakum veya filtre kirliliği ölçümünde yanlış referans tipi seçmek doğru cihazı yanlış sonuca götürür.
Dişli bağlantı ölçüsü, flanş tipi, prosesle temas eden malzeme ve conta ayrı ayrı eşleştirilmelidir. Çok sıcak, aşındırıcı veya yapışkan ortamda diyafram ayırıcı ya da uygun montaj düzeni gerekebilir. İmpuls hattı kullanılıyorsa tıkanma, sızıntı ve gaz-sıvı birikimi ölçümü saptırabilir. Manometre ile transmitter arasında karar verirken bakımın güvenli yapılabilmesi için izolasyon ve tahliye düzeni de değerlendirilmelidir.

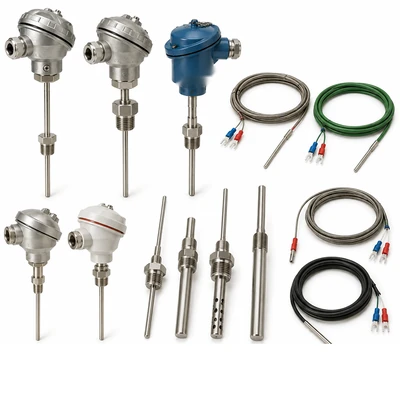

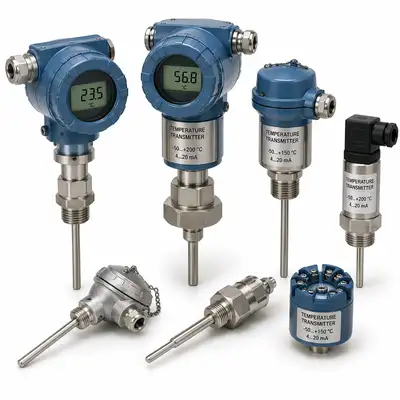

Termokupl ve RTD aynı sıcaklık değişkenini farklı fiziksel prensiplerle algılar. Termokupl tipinde uygun alaşım, sıcaklık aralığı ve bağlantı şekli; RTD tarafında eleman tipi, kablolama ve mekanik koruma önemlidir. Sıcaklık transmitterleri sensör sinyalini kontrol sistemi için uygun biçime dönüştürür. Algılama elemanı ile transmitter ayrı seçildiğinde giriş tipi ve konfigürasyonun eşleşmesi gerekir.
Termokupl, iki uygun metalin oluşturduğu gerilim farkından yararlanır. J, K veya başka bir tipin kablosu ve transmitter ayarı yanlış eşleşirse değer kayabilir. Soğuk uç kompanzasyonu, referans bağlantı sıcaklığının etkisini hesaba katar. Uygulamada uzatma kablosu, bağlantı kutusu ve klemens düzeni de ölçüm zincirinin parçasıdır. “Aynı çapta prob” ifadesi, termokupl tipinin aynı olduğunu kanıtlamaz.
RTD, sıcaklıkla değişen elektrik direncini kullanır. İki, üç veya dört telli bağlantı seçenekleri kablo direncinin etkisini farklı yönetir; cihazın giriş konfigürasyonu sahadaki bağlantıyla uyumlu olmalıdır. Pt100 gibi bir tanım gerekli ama tek başına yeterli değildir: sensör yapısı, doğruluk sınıfı, kılıf, dalma boyu ve çalışma sıcaklığı belirtilmelidir. Özellikle uzun kablo güzergâhında kablolama ayrıntısı önem kazanır.
Koruyucu kılıf sensörün prosesten sökülmesini kolaylaştırabilir, fakat ilave ısıl kütle tepkiyi yavaşlatabilir. Çok kısa dalma boyu, boru duvarının sıcaklığından etkilenerek akışkan sıcaklığını yanlış temsil edebilir. Akış hızı ve mekanik yük de kılıf tasarımında hesaba katılmalıdır. Kritik hatlarda sensörün “doğru tip” olması kadar doğru yere ve doğru derinliğe monte edilmesi önemlidir.
Debimetreler tek bir teknoloji değildir. Su, iletken proses sıvısı, yağ, gaz ve buhar için aynı yöntem otomatik olarak uygun olmaz. İstenen çıktı hacimsel debi mi kütlesel debi mi, cihaz anlık ölçüm mü toplam tüketim mi gösterecek, hat dolu mu ve akış iki yönlü mü gibi sorular önce yanıtlanmalıdır. Minimum debideki performans, yalnız nominal çap kadar önemlidir.
Elektromanyetik yöntem elektriksel olarak iletken sıvılar için değerlendirilir; gaz veya iletken olmayan yağda aynı prensip kullanılmaz. Borunun doluluk durumu, elektrot temas koşulları, kaplama malzemesi ve topraklama düzeni önemlidir. Aşındırıcı veya kimyasal sıvıda ıslanan malzeme seçimi ayrıca doğrulanır. Bu nedenle yalnız boru çapına göre “manyetik debimetre” siparişi vermek eksik teknik tarif olur.
Ultrasonik yöntem bazı uygulamalarda hatta müdahale etmeden ölçüm olanağı sağlayabilir; fakat boru yapısı, doluluk, akış profili ve montaj koşulu sınırları ürün özelinde incelenir. Coriolis tipi doğrudan kütlesel debi ölçümünün istendiği durumlarda değerlendirilir; gövde, basınç kaybı, boyut ve yatırım maliyeti hesaba katılır. Her iki yöntemde de cihazın uygulama aralığı ve üreticinin montaj koşulları teknik teklifin parçası olmalıdır.
Dirsek, vana, pompa veya daraltma sonrası türbülans ölçümü etkileyebilir. Gereken giriş ve çıkış düz boru mesafesi ölçüm prensibine ve seçilen modele göre değişir; evrensel bir sayı varsayılmamalıdır. Saha yerleşiminde yeterli mesafe yoksa farklı sensör konumu, akış düzenleme veya başka ölçüm prensibi tartışılmalıdır. Montaj çizimi hazırlanmadan yalnız katalog doğruluğunu sonuç olarak kabul etmek doğru değildir.

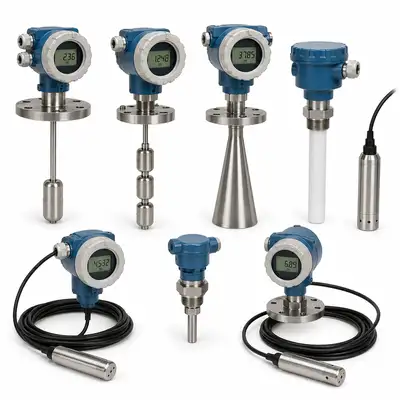

Seviye transmitterleri tank, silo ve proses kabındaki malzeme düzeyini sürekli izlemek için kullanılır. Önce ölçülen ortamın sıvı mı dökme katı mı olduğu, köpük, buhar, yoğun toz, karıştırıcı veya iç engel bulunup bulunmadığı belirlenir. Tank yüksekliği, nozül geometrisi, basınç, sıcaklık ve minimum-maksimum seviye de yöntem seçiminde rol oynar.
Temassız ölçüm, agresif veya bakım erişimi zor ortamlarda avantaj sağlayabilir; ancak her temassız cihaz her tankta aynı performansı vermez. Radar için dielektrik özellikleri, anten yerleşimi ve tank içi yansımalar; ultrasonik için ses yolunu etkileyen buhar, köpük veya sıcaklık koşulları incelenmelidir. Karıştırıcı ya da dolum akışı sensöre yanlış yansıma oluşturuyorsa cihaz konumu ve konfigürasyonu gözden geçirilir.
Sıvı sütununun basıncından seviye hesaplamak bazı uygulamalarda uygundur. Ancak yoğunluk değişiyorsa aynı basınç farklı seviyeye karşılık gelebilir. Basınçlı kapta yalnız alt bağlantının okunması üst gaz basıncını da içerir; uygun referans veya diferansiyel düzen gerekebilir. Kapalı tanklarda impuls hattı, diyafram ayırıcı ve sıcaklık etkileri tasarıma dahil edilmelidir. Dökme katı silosuna sıvı için tasarlanmış hidrostatik yöntem taşınmamalıdır.
Sürekli transmitter, seviyenin değişimini izler. Üst seviye taşma veya alt seviye kuru çalışma alarmı için ayrı bir limit cihazı ve bağımsızlık gerekip gerekmediği proses riskine göre belirlenir. Tek bir transmitterin kontrol ve koruma işlevini aynı anda üstleneceği varsayımı mühendislik incelemesi gerektirir. Alarm noktası, sensör konumu ve operatörün müdahale süresi birlikte düşünülmelidir.
Gaz analizörleri belirli gaz bileşenlerini veya konsantrasyonlarını izlemek için kullanılır. Önce hangi bileşenin hangi aralıkta ve hangi amaçla ölçüleceği tanımlanır: proses optimizasyonu, yanma takibi, kalite veya emisyon izleme farklı gereksinimler doğurabilir. Gaz sıcaklığı, nem, toz, basınç ve girişte bulunabilecek kirleticiler seçilen analiz yöntemini ve örnekleme düzenini etkiler.
Hat içinden alınan örnek sensöre ulaşmadan yoğunlaşır, kirlenir veya kimyasal bileşimi değişirse analizör doğru olsa da sonuç prosesin gerçek durumunu yansıtmaz. Numune alma probu, taşıma hattı, filtreleme, ısıtma veya kurutma ihtiyacı uygulamaya göre değerlendirilir. Gazın ölçülmek istenen bileşenini şartlandırma sırasında kaybetmemek özellikle önemlidir. Analizör teklifi, örnekleme zincirinden bağımsız okunmamalıdır.
Sıfır ve referans kontrollerinin nasıl yapılacağı, cihazın üretici prosedürüyle belirlenir. Kullanılan kalibrasyon gazının uygun bileşimi, izlenebilirliği ve güvenli kullanımı gerekir. Filtre, hortum veya pompa gibi yardımcı parçaların değişim süresi de işletme maliyetine dahildir. Analizörün arızasında hangi veri geçersiz sayılacak ve kontrol sistemi nasıl davranacak soruları devreye almadan önce yanıtlanmalıdır.

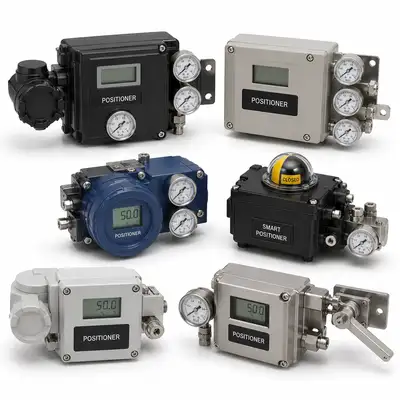

Vana pozisyonerleri kontrol sisteminden gelen komutu, vananın fiilî konumuyla karşılaştırarak aktüatörü istenen pozisyona yaklaştırır. Pozisyoner bir basınç veya debi sensörünün yerine geçmez; son kontrol elemanının konumunu yönetir. Endüstriyel vanalar ve borulama ile birlikte değerlendirildiğinde vana karakteristiği, aktüatör tipi ve hava beslemesi önemlidir.
Tek etkili ve çift etkili aktüatörler, yay düzeni ve istenen arıza konumu farklı bağlantılar gerektirebilir. Pozisyoner seçilirken giriş sinyali, çıkış kapasitesi, hava kalitesi ve montaj arayüzü eşleştirilmelidir. Enerji veya hava kaybında vananın nasıl davranacağı yalnız pozisyoner kataloğundan değil tüm aktüatör-vana düzeninden doğrulanır. Proses emniyetiyle ilgili işlevlerde yetkili mühendislik incelemesi zorunludur.
Kurulum sonrası strok ayarı yapılmadan komut yüzdesiyle gerçek vana açıklığının örtüşmesi beklenmemelidir. Sürtünme, boşluk, bağlantı kolu hatası veya hava kaçağı, pozisyoner arızası gibi görünebilir. Tanı verisi bulunan dijital modeller bu ayrımı destekleyebilir; yine de mekanik ve pnömatik kontrol gerekir. Otomasyon ve kontrol sistemleri içindeki kontrol döngüsü ayarları, saha cihazının gerçek davranışı görüldükten sonra gözden geçirilmelidir.

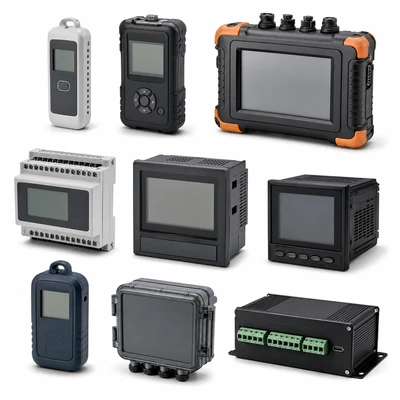

Veri kaydediciler basınç, sıcaklık veya başka proses değişkenlerinin zaman içindeki davranışını görünür kılar. Arıza analizi, bakım planı ve kalite takibi için veri anlamlı olmalıdır: etiket adı, birim, örnekleme aralığı, zaman damgası, alarm durumu ve cihazın kalibrasyon geçmişi birlikte tutulmalıdır. Yanlış ölçeklenmiş bir sinyalin kaydı, düzenli görünümlü ama hatalı bir trend yaratır.
Hızlı değişen bir olay çok seyrek örneklenirse kayıtta görünmeyebilir; yavaş bir tank seviyesi için gereksiz sık örnekleme ise depolama ve inceleme yükünü artırır. Zaman eşitleme, enerji kesintisinde davranış, veri aktarımı ve yetkisiz değişikliğe karşı koruma ihtiyacı tesisin kullanım amacına göre seçilir. Kritik olaylarda yalnız grafik değil ham veri ve cihaz durum bilgisi de saklanmalıdır.
Bir değişkenin kaydediliyor olması, proses alarmının doğru tasarlandığı anlamına gelmez. Alarm eşiği, gecikme, histerezis ve operatörün müdahale yöntemi ayrıca belirlenir. Kaydedici arızası veya iletişim kopması halinde kontrol sisteminin ne göreceği de tanımlanmalıdır. Böylece veri arşivi işletme kararını destekler, güvenlik mantığının yerine sessizce geçmez.
Saha enstrümanlarında analog akım sinyali ve çeşitli dijital haberleşme yöntemleri görülebilir. 4–20 mA hattında ölçüm aralığı, besleme, yük direnci ve kablolama doğrulanmalıdır; dijital erişim varsa cihazın ek tanı ve konfigürasyon bilgisi kullanılabilir. HART veya başka bir protokolün varlığı, kontrol sisteminin bunu otomatik olarak okuyabildiğini göstermez. Arayüz, lisans, haberleşme kartı ve cihaz açıklaması gibi uyum noktaları proje aşamasında kontrol edilir.
Transmitter 0–100 birim için ayarlanmış, kontrol sistemi 0–200 birim bekliyorsa sinyal fiziksel olarak sağlıklı görünse bile ekrandaki değer yanlıştır. Birim seçimi, alt-üst aralık, ters yönlü değişkenler ve arıza sinyali iki tarafta aynı belgede tanımlanmalıdır. Devreye alma sırasında yalnız bir noktadan değil uygun birden fazla noktadan kontrol yapılması, bu tür eşleşme hatalarını ortaya çıkarır.
Elektriksel gürültü, nemli bağlantı kutusu veya yanlış topraklama dalgalı sinyale neden olabilir. Kablo yolu ve ekranlama uygulaması cihaz ve tesis standartlarına göre yapılır; “her ekranı her iki uçtan bağlamak” gibi genellemeler doğru değildir. Saha bağlantısı tamamlandıktan sonra kablo sürekliliği, polarite, izolasyon ve gerçek döngü beslemesi kontrol edilmelidir.
Ölçüm cihazının prosese değen kısmı, akışkanın kimyasal ve mekanik etkilerine dayanmalıdır. Paslanmaz çelik adı tek başına bütün kimyasal ortamlara uygunluk anlamına gelmez. Konsantrasyon, sıcaklık ve temizlik çevrimi malzeme değerlendirmesini değiştirir. Diş, flanş, hijyenik bağlantı veya ayırıcı seçilirken hat standardı ve sızdırmazlık gereksinimi doğrulanmalıdır.
Sensör ucu akışın temsil edici noktasında değilse doğru çalışan cihaz yanlış proses değerini gösterebilir. Uzun impuls hattı, biriken tortu veya yanlış yerleştirilmiş koruyucu kılıf tepkiyi geciktirir. Viskoz veya kristalleşen akışkanlarda bağlantının temizlenebilirliği ayrıca önemlidir. Montaj çiziminde erişim, sökme mesafesi ve gerektiğinde prosesi güvenle izole etme yöntemi yer almalıdır.
Kalibrasyon, cihazın gösterdiği değer ile uygun referans arasındaki ilişkinin belirlenmesidir. Ayarlama ise cihaz davranışının değiştirilmesidir; kalibrasyon sonucu her zaman ayar gerektirmez. Doğrulama, belirlenmiş kabul kriterinin karşılanıp karşılanmadığını inceler. Bakım ise temizlik, conta değişimi, bağlantı kontrolü gibi daha geniş işleri içerir. Bu terimler karıştırıldığında “kalibrasyon yapıldı” kaydı cihazın gerçekten uygun olduğunu kanıtlamayabilir.
Referans ekipmanın yeterliliği, kontrol noktaları, ortam koşulları ve ölçüm belirsizliği gereksinime göre belirlenir. Çalışma aralığının yalnız sıfır ve üst noktası değil, işletmenin kullandığı kritik noktaları da incelenebilir. Kalibrasyon raporunda cihaz kimliği, tarih, sonuç, kullanılan referans ve varsa yapılan ayar izlenebilir olmalıdır. Kabul kriteri belirlenmeden “geçti” veya “kaldı” kararı teknik açıdan zayıftır.
Bazı cihazlar sahada proses durdurulmadan işlev kontrolüne izin verir; bazıları sökülerek kontrollü koşulda kalibre edilir. Saha kontrolü, montaj ve kablo zincirini görme avantajı sağlayabilir; laboratuvar testi ise farklı aralık noktalarını daha kontrollü inceleyebilir. Hangi yaklaşımın uygun olduğu cihaz tipi, proses riski ve üretici prosedürüne bağlıdır. Testten sonra cihazın doğru aralık ve alarm ayarına geri döndüğü doğrulanmalıdır.
Yanıcı gaz veya toz bulunabilecek sahalarda uygun cihaz seçimi yalnız ölçüm performansına bakılarak yapılamaz. Tesisin alan sınıflandırması, cihazın işaretlemesi, kablo girişleri, bariyer veya izolasyon düzeni ve montaj yöntemi birlikte incelenir. Bir cihazın belirli bir koruma işareti taşıması, her tehlikeli alana uygun olduğu anlamına gelmez. Yerel mevzuat ve tesis prosedürleri yetkili uzmanlarca doğrulanmalıdır.
Proses kontrolünde kullanılan sıcaklık veya basınç ölçümü ile bağımsız koruma işlevine verilen ölçüm farklı tasarım gerekleri taşıyabilir. Sensörün, mantık çözücünün ve son elemanın birlikte değerlendirilmesi gerekir. Tek bir cihazın pazarlama metnindeki güvenlik ifadesinden tüm döngü için uygunluk sonucu çıkarılmaz. Koruma tasarımı, test aralığı ve hata davranışı ilgili risk çalışmasının çıktılarıyla tanımlanmalıdır.
İlk adım, cihazın gerçekten yanlış mı ölçtüğünü yoksa prosesin mi değiştiğini ayırmaktır. Yerel gösterge, kontrol odası değeri ve mümkünse bağımsız referans karşılaştırılır. Ardından proses bağlantısı, impuls hattı, kablo, besleme ve transmitter konfigürasyonu incelenir. Arızalı görünen cihazı hemen değiştirmek, tıkalı bağlantı veya yanlış ölçekleme gibi sistem nedenlerini çözmez.
Seviyenin sabit görünmesi sensör arızası kadar tank içi yanlış yansıma, tıkalı basınç portu veya kopuk haberleşmeyle ilgili olabilir. Sıcaklıkta anlık sıçrama gevşek terminal veya uygunsuz uzatma kablosundan kaynaklanabilir. Gaz analizinde örnek akışı yoksa cihaz son geçerli değeri tutuyor olabilir. Hata davranışı üretici kılavuzuyla karşılaştırılmalı ve kontrol sistemi bu durumu geçerli ölçüm sanmamalıdır.
Bu durum daha zor fark edilir. Yanlış yoğunlukla hesaplanan hidrostatik seviye, yanlış termokupl tipi veya debimetrede hatalı boru çapı girişi sürekli ama tutarlı bir sapma doğurabilir. Ölçüm zinciri baştan sona izlenir: sensör prensibi, proses koşulu, transmitter ölçeği, kontrol sistemi etiketi ve trend kaydı. Aynı değerin birden fazla ekranda görünmesi, kaynağın doğru olduğunu tek başına kanıtlamaz.
Sektör adı tek başına cihaz modeli belirlemez; fakat hangi çevresel etkilerin öne çıktığını gösterir. Tozlu tesiste koruma ve erişim, su hattında malzeme uyumu ve debi profili, sıcak proseste sensör kılıfı ve elektronik gövdenin konumu farklı önem taşır. Her uygulamada önce ölçülmek istenen proses değişkeni ve bunu kullanacak karar mekanizması tanımlanmalıdır.
Çimento fabrikası yedek parça ve madencilik yedek parça uygulamalarında silo tozu, titreşim, aşındırıcı ortam ve uzak montaj noktaları dikkate alınır. Silo seviyesi için tank geometrisi ve dolum akışının sensöre etkisi; filtre fark basıncı için iki ölçüm noktasının doğru yerleşimi önemlidir. Endüstriyel filtreler için fark basıncı ölçümü, bakım zamanlamasında kullanılabilir.
Demir-çelik yedek parça sahasında ısı, metalik toz ve titreşim aynı noktada görülebilir. Sıcaklık sensörünün kılıf ve dalma boyu ile transmittere ulaşan ortam sıcaklığı ayrı değerlendirilir. Basınç veya debi sensörü, ısıl genleşme ve bakım erişimi düşünülerek yerleştirilir. Standart bir cihazı yalnız uzaktan benzer göründüğü için seçmek uzun dönem kararlılığını garanti etmez.
Endüstriyel pompalar için emiş ve basma basıncı, debi ve sıvı sıcaklığı birlikte izlenebilir. Kontrol vanasında ise giriş-çıkış koşulları ile pozisyon geri bildirimi birlikte yorumlanır. Bir debi düşüşü yalnız pompa arızası değil tıkanmış filtre, yanlış vana pozisyonu veya hat kaçaklarıyla ilişkili olabilir. Bu nedenle enstrüman yerleşimi ekipman sınırlarını görünür kılacak şekilde planlanmalıdır.
Orijinal parça kodu yararlı başlangıçtır fakat tek başına yeterli değildir. Ölçülen değişken, ölçüm prensibi, aralık, hassasiyet ihtiyacı, proses bağlantısı, ıslanan malzemeler, sıcaklık ve basınç sınırları, çıkış sinyali, besleme ve montaj boyutu karşılaştırılır. Mevcut cihazın yazılım konfigürasyonu veya kalibrasyon ayarı da yeni ürüne aktarılmayabilir. “Elektriksel olarak bağlandı” ifadesi, proses açısından eşdeğer olduğu anlamına gelmez.
Bağlantı dişi veya flanş standardı, gövde yerleşimi ve kablo girişi ölçülür. Sinyal türü, kablo sayısı, besleme aralığı ve kontrol kartının kabul ettiği giriş doğrulanır. Vana pozisyonerinde aktüatör bağlantısı; termokuplda tip ve polarite; RTD’de tel sayısı; debimetrede boru kesiti ayrıca kontrol edilir. Uygun olmayan adaptör kullanımı sızıntı veya ölçüm hatasına neden olabileceğinden, değişiklik mühendislik onayı gerektirir.
Teklifte ürün veri sayfası, doğru varyant kodu, kullanım kılavuzu ve gerekiyorsa kalibrasyon ya da test belgesi istenir. Sertifika gereksinimi uygulamanın riskine ve tesis şartnamesine göre yazılır; bütün cihazlar için aynı belge listesi kopyalanmaz. Seri numarası, kurulum yeri ve ayar bilgisi bakım kayıtlarında korunursa gelecekteki muadil seçimi kolaylaşır.
Montajdan önce etiketteki cihaz varyantı, ölçüm aralığı, malzeme ve bağlantı siparişle karşılaştırılır. Kurulum sonrasında sızdırmazlık, kablo ve besleme kontrolü yapılır; sonra gerçek proses veya uygun test koşulunda gösterge, transmitter ve kontrol sistemi arasında uçtan uca doğrulama gerçekleştirilir. Alarm ve arıza durumunun nasıl göründüğü de denenir. Özellikle otomatik vana hareketi oluşturan testlerde proses emniyeti ve izin prosedürü esas alınır.
Cihaz etiketi, seri numarası, yerleşim noktası, aralık ve birim, konfigürasyon, test noktaları, referans cihaz, ölçüm sonucu ve varsa düzeltici işlem kaydedilir. Bir hata giderildiyse ilk başarısız sonuç da silinmeden tutulur. Böylece sonraki bakım ekibi yalnız “çalışıyor” notunu değil cihazın hangi şartta kabul edildiğini görür.
İlk alım fiyatına montaj, proses bağlantısı, kalibrasyon, yedek parça, yazılım veya haberleşme gereksinimi, bakım erişimi ve duruş süresi eklenir. Ucuz bir cihaz sık kalibrasyon veya zor sökme gerektiriyorsa toplam maliyet değişebilir; pahalı bir cihaz da bütün uygulamalarda otomatik olarak daha iyi değildir. Teknik eşdeğer alternatifler aynı proses görevi ve aynı kabul kriteri üzerinden karşılaştırılır.
Bir tesiste çok sayıda farklı sensör varyantı bulunması stok ve bakım karmaşıklığını artırabilir. Uygun olduğu yerde ortak sinyal, bağlantı ve konfigürasyon yaklaşımı yararlı olabilir; ancak kritik proses gereksinimleri sırf stok kolaylığı için feda edilmez. Sık arızalanan noktada önce kök neden incelenir; aynı parçadan daha fazla depolamak tek başına çözüm değildir.
Talebin başında cihazın işlevi açık yazılmalıdır: örneğin “tankta sürekli seviye ölçümü”, “filtre giriş-çıkış fark basıncı” veya “kontrol vanası pozisyon geri bildirimi”. Mevcut marka-model ve tam varyant kodu, etiket fotoğrafı, ölçüm aralığı, proses koşulları, mekanik bağlantı, besleme, sinyal türü ve varsa arıza belirtisi eklenir. Bu bilgiler ölçüm ve enstrümantasyon ailesindeki doğru alt kategoriye yönelmeyi sağlar ve teknik muadil değerlendirmesini hızlandırır.
Eksik veri varsa tahmini değer kesin bilgi gibi sunulmamalıdır. Özellikle tehlikeli alan, sıcak veya aşındırıcı akışkan ve koruma işlevi içeren noktalarda nihai seçim tesisin yetkili mühendisleriyle üreticinin güncel teknik belgeleri üzerinden doğrulanmalıdır. İyi bir ölçüm noktası, doğru cihaz kadar doğru montaj, konfigürasyon, kalibrasyon ve sürdürülebilir bakım planıyla oluşur.
İkisi de basınç bilgisi sağlayabilir; gösterge esas olarak yerinde okunur, transmitter ise değeri kontrol veya kayıt sistemine aktarır. Kullanım amacı, sinyal ve bağlantı gereksinimleri farklıdır.
Sıcaklık aralığı, istenen doğruluk ve kararlılık, tepki süresi, montaj ve mevcut kablolama birlikte değerlendirilir. Tek bir teknoloji her uygulamada üstün değildir; sensör tipi ve transmitter girişi uyumlu olmalıdır.
Hayır. Ölçüm prensibi elektriksel olarak iletken sıvı gerektirir. Akışkan iletken değilse uygun başka yöntem değerlendirilir; boru doluluğu ve montaj şartları da kontrol edilir.
Evet. Yükseklik, nozül, iç engeller, karıştırıcı, dolum akışı, köpük ve buhar ölçüm yöntemini ve sensör yerleşimini etkileyebilir. Sadece ölçüm aralığına bakmak yeterli değildir.
Yeni cihazın fabrika ayarı bulunabilir; yine de tesis aralığı, birim, sinyal ölçeklemesi ve uçtan uca işlev doğrulaması yapılmalıdır. Gereken kalibrasyon kapsamı uygulama ve tesis prosedürüne göre belirlenir.
Giriş komutu, gerçek strok, hava beslemesi, mekanik bağlantı ve vana sürtünmesi birlikte incelenir. Yalnız komutla pozisyonun farklı olması, arızanın mutlaka elektronik pozisyonerde olduğunu göstermez.
Hayır. Varyant kodu, ölçüm prensibi, aralık, ıslanan malzeme, mekanik bağlantı, sinyal, besleme, çevre koşulları ve varsa güvenlik gereksinimleri birlikte eşleştirilmelidir.
